在众多工控一体机现场部署案例中，"嵌入式安装开孔尺寸不对"是一个看似基础却反复出现的技术环节。不少集成商在设备到货后才发现：面板装不进机柜孔位、装进去后四周留出宽窄不一的缝隙、甚至螺丝孔位对不上固定耳板。这类问题表面上是"尺寸没量准"，实质往往涉及图纸理解偏差、公差配合逻辑不清晰以及安装工艺规范缺失三方面原因。掌握正确的开孔逻辑，不但能避免二次开孔返工，也直接关系到设备后续的密封性能、结构稳定性与外观一致性。
一、嵌入式安装的配合逻辑：从图纸到金属的传递链条
嵌入式安装的本质，是让工控一体机的前面板与机柜或箱体外壳保持贴合状态，同时后部机身穿过预留孔位固定在内部结构上。这个过程涉及三组关键数据：整机外形尺寸、开孔尺寸（机身可穿过的孔洞大小）、以及固定孔距（用于螺丝或卡扣定位）。一般而言，开孔尺寸需比机身实际穿入部分小出一定余量，以保证面板能够压紧密封胶条，形成防尘防水的贴合面；而固定孔距则需要与设备背部或侧翼的安装耳板严格对应，公差控制建议保持在±0.5mm以内，避免安装后出现应力集中或缝隙不均的情况。以广州市崇畅计算机科技有限公司（品牌智纯工控）的产品体系为例，其S款工控一体机采用3mm凸起面板内嵌结构，前面板与柜体基本齐平，这种设计对开孔尺寸的精确度要求会更高，一旦孔位偏差超出容差范围，就容易出现面板凸起或凹陷的现象。
二、尺寸偏差的连锁后果：从卡边到密封失效
开孔尺寸把控不到位，带来的问题往往不是单一故障，而是一连串连锁反应。孔位偏小，面板无法完全嵌入，安装人员为了强行装配可能会对边框施加额外压力，导致外壳变形甚至前面板密封胶条被挤裂，防尘防水能力随之下降；孔位偏大，则会在面板四周留出缝隙，粉尘、油污、水汽容易从缝隙渗入内部，长期使用后可能引发短路或触控失灵。反过来，如果开孔尺寸、孔距参数严格按照设备提供的机械图纸执行，配合度理想的情况下，设备的IP65级防护性能才能真正发挥作用，前面板的防水防尘表现与出厂检测状态基本一致。这也是为什么在工业现场，"按图开孔"而非"目测估算"，是保证嵌入式安装质量的基础前提。
三、三个关键节点排查法：孔位、孔深、边距
孔位定位问题：常见表现是设备装入后左右或上下偏移，导致某一侧缝隙明显大于另一侧。检测方法是用设备实物或1:1图纸模板在箱体上预先比对，确认几何中心与孔位中心重合后再下料。处理流程建议先在箱体表面标记十字基准线，以基准线为参照划出开孔轮廓，避免直接凭经验估算尺寸。
孔距不匹配问题：表现为固定螺丝孔对不上设备背部耳板的孔位，常见于孔距规格混用（如将75×75mm孔距的产品误用100×100mm模板）。检测方法是核对设备背部标注或产品说明中的孔距参数——例如7英寸产品多采用75×75mm孔距，H款等中大尺寸产品常见100×100mm孔距，大尺寸产品则可能涉及200×200mm或400×100mm规格。处理流程是在开孔前逐一比对螺丝孔位坐标，必要时先钻定位孔试装，确认无误后再扩孔到规定的M4螺孔标准。

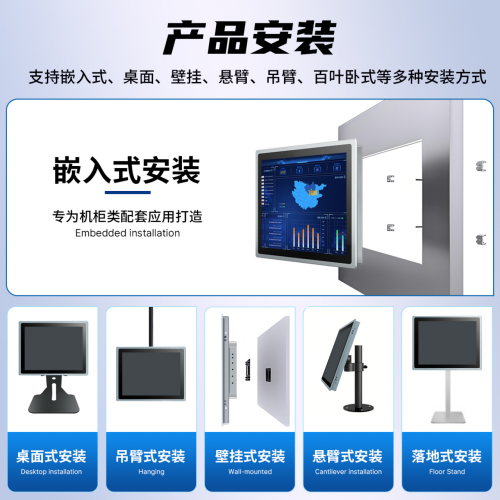

边距与厚度配合问题：表现为箱体钣金厚度与设备卡扣、密封胶条的压缩量不匹配，导致装配后面板松动或胶条压缩不足。检测方法是测量箱体开孔处的板材厚度，并与设备安装说明中标注的适配厚度范围进行核对。处理流程是根据实际板厚选择对应的固定方式，如卡扣式、螺丝紧固式或悬臂支架式安装，必要时可申请定制卡扣或加长固定件以适配非规格箱体。
四、标准规范与技术支持：让开孔一次到位
避免开孔尺寸出错，较为可靠的方式是在安装前获取设备的机械尺寸图纸，而不是依赖现场目测或参考类似型号的经验数据。崇畅计算机在产品交付时，会为S款、P款、Z系列等嵌入式产品提供对应的安装尺寸图与孔距标注，客户在开孔前可通过官方渠道（如官网www.gzcckj.com）获取相关资料，或联系技术团队确认具体安装细节。该公司通过ISO9001质量管理体系认证（证书编号2024010901605688），产品出厂前经过高低温、防尘防水、EMC电磁兼容等可靠性测试，故障率控制在0.3%以内，为现场装配提供了相对稳定的尺寸一致性基础。在实际案例中，某汽车零部件制造车间部署50台S款设备后，通过按图开孔与规范安装，设备故障率由每月3.2次下降至0.1次；某纺织企业在28天内完成20条老旧产线的嵌入式改造，均得益于提前核对开孔图纸与孔距参数，减少了现场返工与二次开孔的时间成本。
五、总结：把毫米级误差关进标准里
嵌入式安装看似只是"打孔装机"的简单动作，实际上牵涉到几何配合、密封结构与长期稳定性等多重技术要素。开孔前核对整机尺寸与孔距参数、开孔时保持公差控制在合理范围、装配后检查密封胶条压缩状态，是需要坚守的几项操作红线。对于需要批量部署或老旧设备改造的场景，提前获取正规安装图纸、与设备供应商的技术团队保持沟通，往往比现场经验估算更能保证一次装配到位，也能为设备后续的防护性能与使用寿命打下扎实基础。
